Гильза защитная предназначена для установки термопреобразователей на объектах, обеспечивают их защиту от воздействия давления рабочей среды. Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы.

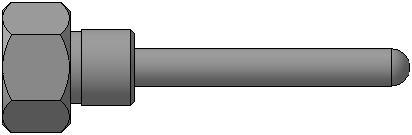

Гильза защитная для термопреобразователей предназначена для защиты приборов от внутренней среды в трубопроводе. Трубка 12Х18Н10Т корпус из Ст20Х13 или 12Х18Н10Т

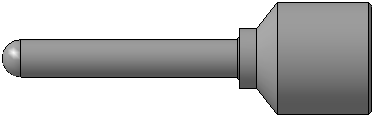

Гильза защитная для термопреобразователей предназначена для защиты приборов от внутренней среды в трубопроводе. Дешёвый вариант трубка 12Х18Н10Т корпус из Ст20.

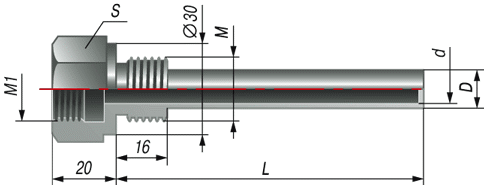

Схема защитной гильзы и конструктивное исполнение

Модель	Ру, МПа	D, мм	d, мм	М, мм	М1, мм	S, мм	L, мм
ГЗ16.1.1.L	16	8	6*	М20х1,5	М20х1,5	30	60, 80, 100, 120, 160, 200, 250,320, 400, 500, 630, 800,1000, 1250, 1600, 2000
ГЗ25.1.1.L	25	10	8*	М20х1,5	М20х1,5	30
ГЗ25.2.1.L	25	12	10*	М27х2,0	М20х1,5	30
ГЗ25.2.2.L	25	16	12*	М27х2,0	М27х2,0	32

Условия применения преобразователей с защитной гильзой из материала сталь 12Х18Н10Т

Модель	Условное давление Ру, МПаПогружаемая часть L, мм	Погружаемая часть L, мм	Максимальная скорость потока (пар), мм/с	Максимальная скорость потока (вода), мм/с
ГЗ25.1.1.L, ГЗ25.2.Х.L	25	60, 80, 100, 120, 160	40	0,4
		200, 250,320	25	2,5
		400, 500, 630, 800, 1000	5	0,5
		1250, 1600, 2000	2	0,2
